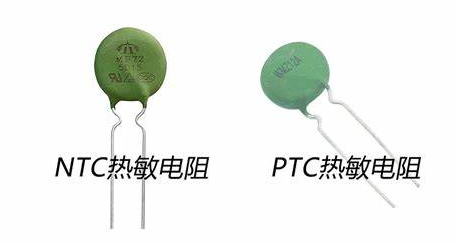

根据温度特性，热敏电阻可分为两种类型。温度增加电阻随着正温度系数热敏电阻而增加，反之亦然，具有负温度系数热敏电阻。第一部分：主要名称，字母“M”表示敏感组件。第二部分：类别，正温度系数热敏电阻的字母'Z'或负温度系数热敏电阻的字母'F'。第III部分：使用或特征，以单个数字（0-9）表示。通用数字“1”表示一般用途，“2”表示电压调节（负温度系数热敏电阻），“3”表示微波测量（负温度系数热敏电阻），“4”表示侧面加热（负温度系数热敏电阻）， “5”表示温度测量，“6”表示温度控制，“7”表示消磁（正温度系数热敏电阻），“8”表示线性（负）温度系数热敏电阻），“9”表示恒温类型（正温度）系数热敏电阻），'0'表示特殊类型（负温度系数热敏电阻）第4部分：序列号，也用数字表示，代表规格和性能。通常，为了区分这一系列产品的特殊需求，制造商在序列号后添加一个“派生序列号”，它是字母，数字和“ - ”的组合。例：M Z 1 1通用正温度系数热敏电阻敏感元件数量

热敏电阻在允许范围内的各种工作条件必须在其出厂参数范围内。热敏电阻有十多个主要参数：标称电阻值，环境温度（最高工作温度），测量功率，额定功率，额定电压（最大工作电压），工作电流，温度系数，材料常数，时间常数等标称电阻值是25°C时零功率时的电阻值。事实上，总有一定的误差，应在±10％以内。普通热敏电阻具有较宽的工作温度范围，可根据需要选择-55°C至+ 315°C。值得注意的是，不同类型热敏电阻的最高工作温度变化很大，如MF11片状负温度系数热量。压敏电阻为+ 125°C，而MF 53-1仅为+ 70°C。学生应注意实验（一般不超过50°C）。

通用负温度系数热敏电阻是优选的，因为它通常比温度变化的正温度系数热敏电阻更容易观察，并且电阻值连续减小。如果选择正温度系数热敏电阻，则实验温度应接近元件的居里点温度。示例MF11普通负温度系数热敏电阻参数主要技术参数名称参数值MF11热敏电阻符号形状图标电阻值（kΩ）10~15芯片形状符号额定功率（W）0.25材料常数B范围（k）1980~3630温度系数（10） -2 /℃） - ≤30最高工作温度（℃）125

（2.23~4.09）耗散因数（mW /℃）≥5时间常数（s）粗热敏电阻对于该值，建议使用使用具有中等范围和小电流的万用表通过热敏电阻。如果热敏电阻约为10kΩ，则可以使用MF10万用表，将其齿轮开关转到欧姆块R×100，然后使用鳄鱼夹代替测试笔夹住热敏电阻的两个引脚。当环境温度明显低于体温时，读数为10.2k。用手握住热敏电阻，可以看到手指示的阻力逐渐减小。松开手后，阻力增加并逐渐恢复。可以选择这种热敏电阻（最高工作温度约为100℃）。
